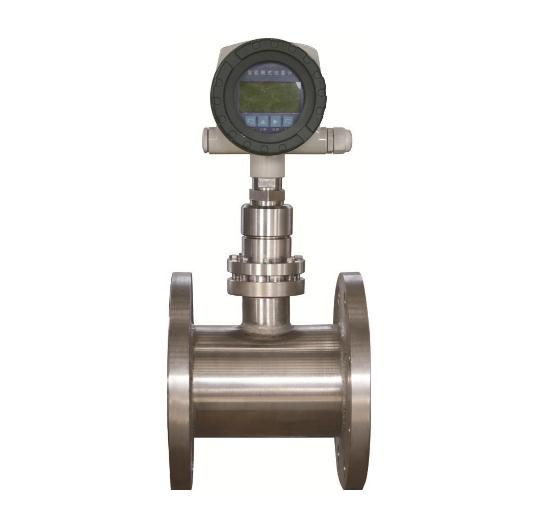

蒸汽流量计是一种广泛使用于各种工业、商业领域,或是一些车间生产线,或者医疗器械的使用等等,蒸汽流量计安装的时候需要按照要求,选择合理的位置,合理的方式进行安装,下面跟小编一起了解一下蒸汽流量计的使用领域,以及如何安装蒸汽流量计。
一、蒸汽流量计使用范围
1、气体流量计被广泛应用于科研、工业、商业和人们生活等各个领域中。如医疗器械中的呼吸机,氧气吸入器。人民日常生活中所用的家用膜式燃气表。航天飞行器在太空中依靠流量调整方向角度的流量计。现代工业生产流水线上用于生产工艺需要的气体流量计。环保部门检查大气采样需要的流量计等。
2、天然气、煤气等比较理想的气体燃料,气体流量是专门用于测量燃气、蒸汽等体积流量或质量流量的仪表。
3、正确使用燃气仪表,保证仪表流量量值的准确和统一。不仅对节约能源,提高经济效益有重要作用,而且与人民生活密切相关。燃气表的计量准确与否,直接影响到国家和消费者利益。同时还会影响到人民的生命、财产的安全。
二、蒸汽流量计安装要求
1、蒸汽流量计合理正确的安装位置
1)安装位置尽量避免选择振动较强的管道,否则必须采取减振措施,如加装减震短节等。
2)流量计可水平、垂直、倾斜安装。测量液体时,必须保证流体由低处向高处流动。测量气体时,流向不限。测量蒸汽或者高温气体时,表体支柱尽量与竖直方向成45°安装。
2、蒸汽流量计直管段要求
为了准确测量,流量计的上、下游必须留有足够的直管段,上游不应有影响流体流速分布的部件。涡街流量计上下游最小直管段长度。
3、蒸汽流量计接地要求
流量计安装时表体应可靠接地,若现场管道不具备接地条件,应单独做一根可靠地线与仪表外壳接地端相连。
4、蒸汽流量计的安装方式及焊接
1)涡街流量计的仪表安装点的上下游配管的内径应与仪表内径一致,传感器应与管道同心。传感器与法兰间的密封垫不能凸入管道内。具体安装形式如图。
2)表体初装完成以后,当测量介质为蒸汽或其它高温介质时,在管道内充满介质后。应对法兰螺栓进行重新紧固。并对管道进行保温,避免因为环境温度过高而损坏放大器。
