环保是当今社会生活中首要问题，所以就要解决问题，污水流量计就随之出现。污水流量计应用范围很广泛，常用于化工行业中，需要用水的一些生产环节当中。那么污水流量计的结构组成是怎样的呢?也是我所关注的问题，以下是小编整理的关于污水流量计的结构组成以及测量方法相关具体内容，希望能对大家有所帮助。

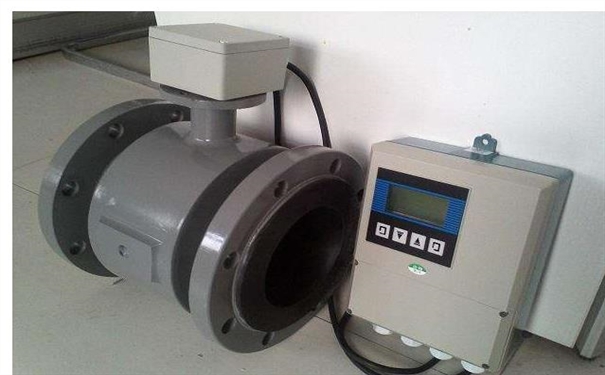

一、污水流量计的结构组成
1、磁路系统。其作用是产生均匀的直流或交流磁场，直流磁路用永久磁铁来实现，结构简单，受交流磁场的干扰小。
2、测量导管。这部分是介质通过的渠道，为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成。
3、电极。其作用是引出和被测量成正比的感应电势信号，污水流量计的安装位置适宜在管道的垂直方向，以防止沉淀物堆积在其上面影响测量精度。
4、外壳。应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。
5、衬里。在污水流量计中测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。
6、转换器。由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。
二、污水流量计测量方法
1、插入式多普勒超声流量计测量原理
当污水含有较多的泥沙或气泡，并且污水是在满管状态下流动时，适合采用这种原理。
因为如果采用电磁流量计，开始几年会运行良好，但几年后读数会逐渐变小，主要是因为污水比较脏污，含有大量的粘性污物，在长期运行下会在电极上粘上污物，导致电极灵敏度降低，电磁流量计就不能正常工作了。
如果采用外夹式超声原理，也会因为管壁导声性能不好、内壁粘附污物、传感器浸水污染耦合剂等原因影响测量效果。
而采用插入式多普勒原理，可以有效地解决上述问题。当安装位置在地下或浸入工作时，请选用防护等级为IP68的插入式传感器。如果管壁为铸铁、水泥管、PVC管、波纹管等，还可以加选抱箍，保证安装运行稳定可靠。
2、插入式时差型超声流量计测量原理
当污水相对较清澈，无太多的杂质或气泡等污物时，并且是在满管状态下流动时，适合采用这种原理。原因同上。
3、堰槽式超声液位测量原理
如果污水流经的是开放式的沟渠，可以施工合适的堰槽，用超声液位计测液位，然后通过积算仪转化为污水流量。
4、明渠式测量原理
采用面积、流速法，采用液位、流速一体化传感器，同时测量液位和流速，积算仪再根据截面形状及流速、液位信息计算流量。
5、电磁流量计测量原理
如果污水不会污染或粘附电极，可以采用此法，但要慎用。
以上是小编整理的关于污水流量计的结构组成以及测量方法的相关内容，希望对大家能有所帮助，有兴趣的朋友可以收藏关注哦
