不少的朋友们在进行购买蒸汽流量计的时候不知道蒸汽流量计的使用要求以及安装需要,常常对于这一块并不是非常的了解,而有时候任何一样东西的出现都是会给朋友们造成严重的伤害,而对于这些伤害的出现需要如何来进行选择,下面我们便来为大家进行介绍。
正确地选择蒸汽流量计安装点和正确安装流量计都是非常重要的环节,若安装环节失误轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。它的详细要求如下:
一、蒸气流量计的安装位置要求
1、流量调节阀或压力调节阀尽量安装在蒸汽流量计下游5D以远处,若必须安装在流量计的上游,上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
2、蒸汽流量计上游若有活塞式或柱塞式泵,活塞式或罗茨式风机、压缩机,上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
二、蒸汽流量计对安装对直管段的要求
1、流量计必须水平安装在管道上(管道倾斜在5以内),安装时流量计轴线应与管道轴线同心,流向要一致。
2、流量计上游管道长度应有不小于10D的等径直管段,如果安装 场所充许建议上游直管段为20D、下游为5D。

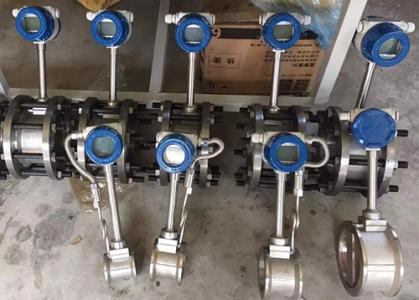

蒸气流量计
蒸汽流量计对安装有哪些要求呢?
三、蒸汽流量计对旁通管的要求
为了保证检修时不影响介质的正常使用,在流量计的前后管道上应安装切断阀(截止阀),同时应设置旁通管道。流量控制阀要安装在流量计的下游,流量计使用时上 游所装的截止阀必须全开,避免上游部分的流体产生不稳流现象。
四、蒸汽流量计安装场所的要求
蒸汽流量计应安装在便于维修,无强电磁干扰与热辐射的场所。对外部环境的要求:蒸汽流量计最好安装在室内,必须要安装在室外时,一定要采用防晒、防雨.防雷措施,以免影响使用寿命。
五、蒸汽流量计安装焊接的要求
1、用户另配一对标准法兰焊在前后管道上。不允许带蒸汽流量计焊接!
2、安装蒸汽流量计前应清理管道内杂物:碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。最好用等径的管道(或旁通管)代替流量计进行吹 扫管道。以确保在使用过程中流量计不受损坏。
3、安装蒸汽流量计时,法兰间的密封垫片不能凹入管道内,以防止干扰正常的流量测量。
相信有需要的客户在看了本篇文章后能够对此有一个清楚的了解,在如何安装阀门等使用蒸汽流量计上面的问题,相信大家都能够有一个清楚的了解了,对于这些情况的出现就希望大家能够有所帮助。
