一、污水流量计：

　　智能电磁流量计(污水流量计)是我公司采用国内外先进技术研制开发的全智能型电磁流量计，全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达1015 欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz 干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使污水流量计小型流量化的特点。使客户“买的放心，用的省心，服务称心”是我公司的宗旨。

　　二、污水流量计工作原理：

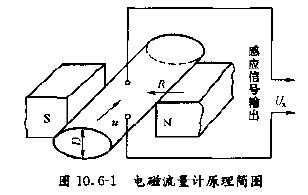

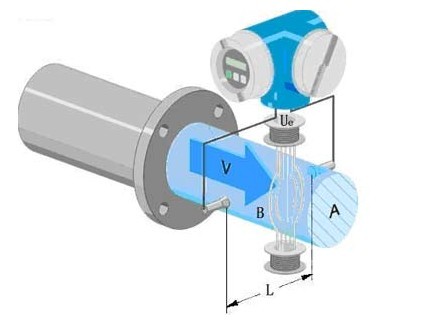

污水流量计的工作原理是基于法拉第电磁感应定律。在污水流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离，如图所示。



　　三、污水流量计优势及独特卖点：

　　1.传感器最重要的部件-线圈作最优化的设计，并通过最严格的实流试验，切实保证产品的测量精度

　　2.信号电极作彻底的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度

　　3.线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度

　　4.传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性(焊接是传感器的最主要的生产工艺)，特别是安装线圈后的最后一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤

　　5.采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供精确的测量结果

　　6.采用定制的双层屏蔽电缆

　　7.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低

　　8.特殊介质测量(如浆液)采用高频励磁，消除杂波干扰

　　9.采用16位嵌入式微处理器，运算速度快，精度高

　　10.全数字处理，抗干扰能力强，测量可靠，精度高

　　11.超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好

　　12.用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT)技术，电路可靠性高

　　13.高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等

　　14.菜单操作，使用方便，操作简单，易学易懂

　　15.双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量

　　16.具有自检与自诊断功能，并在屏幕上显示

　　17.独特的防雷设计

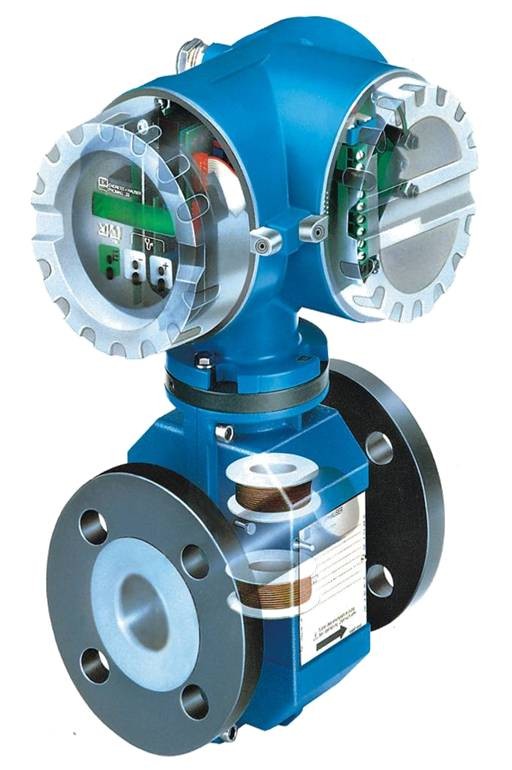

　　四，污水流量计解剖图：



　　五，污水流量计电极选择：

　　六，污水流量计衬里选择：

　　七：污水流量计不同工况安装选择及注意事项：

　　1、电磁流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B)，外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。出水量为0.75m3/h，喷水口离仪表距离为3m;IP67为防浸水型，即仪表可全部浸入水中，最高点应在水下至少150cm，持续时间至少30min。IP68为潜水型，能长期在水下工作。根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。

　　2、根据连接仪表管道的绝缘性选择接地。

　　3、根据被测介质的最高压力选择电磁流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量，应选用高压型电磁流量计流量计。其最大口径为100mm。

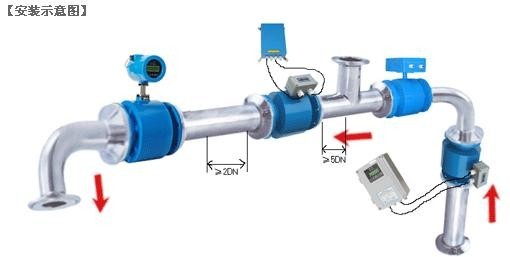

4，电磁流量计前方最少要有5*D(D为流量计内径)长度的直管段，后方最少要有3*D长度的直管段;,流体的流动方向和流量计的箭头方向一致;管道内要有真空会损流量计的内衬，需特别注意;在电磁流量计附近应无强电磁场;在电磁流量计附近应有充裕的空间，以便安装和维护;若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D流量计内径)长度为方便今后流量计的清洗和维护，应安装旁通管道。(详见图示：)
